Серверна кімната – це місце, де десятки кабелів, мережеве обладнання, сервери, системи живлення та комутації повинні працювати як єдина система.

На перший погляд кабельна інфраструктура здається другорядною деталлю.

Але саме неправильно прокладені, переплутані або погано промарковані кабелі з часом можуть ускладнити обслуговування, створити проблеми під час модернізації та збільшити ризик помилок IT-фахівців.

Добре організована кабельна система – це не про красу. Це про надійність, безпеку, швидку діагностику та передбачуваність IT-інфраструктури.

Що входить до кабельної інфраструктури серверної?

Залежно від конкретного об’єкта це можуть бути:
– мережеві кабелі;
– оптичні лінії;
– патч-корди;
– кабелі живлення;
– підключення серверів;
– лінії до комутаторів;
– підключення систем зберігання;
– кабелі до систем моніторингу та іншого обладнання.

Організовувати все це потрібно ще на етапі проєктування, а не після встановлення обладнання.

1. Починайте з планування.
Одна з головних помилок – спочатку встановити обладнання, а потім намагатися «розкласти кабелі якось правильно».

Професійний підхід починається з плану.

Необхідно заздалегідь визначити:
– розташування серверної шафи;
– місця встановлення комутаторів;
– серверів;
– патч-панелей;
– систем живлення;
– UPS;
– кабельних трас;
– точок підключення.

Також важливо передбачити резерв на майбутнє.

Якщо сьогодні зайнято 50 портів із 48 – це вже проблема. Планувати потрібно з урахуванням можливого розширення.

2. Використовуйте структуровану кабельну систему.
Коли кожен пристрій підключений окремим кабелем «куди було зручно», обслуговування швидко перетворюється на складне завдання.

Структурована система передбачає логічну організацію: розетка → патч-панель → патч-корд → комутатор → сервер або інший пристрій.

Такий підхід спрощує:
– пошук несправностей;
– заміну обладнання;
– перемикання портів;
– документування;
– подальше масштабування.

3. Відокремлюйте силові та мережеві кабелі.
Кабелі живлення та кабелі передачі даних не варто хаотично змішувати в одному просторі.

Необхідно враховувати вимоги конкретної системи, тип кабелю та правила монтажу.

Головний принцип простий: силова та слаботочна інфраструктура повинні бути організовані контрольовано.

Це покращує порядок у шафі та спрощує подальше обслуговування.

4. Використовуйте кабель-менеджмент.
Для серверних шаф важливі:
– вертикальні та горизонтальні органайзери;
– кабельні лотки;
– напрямні;
– стяжки або багаторазові кріплення;
– патч-панелі.

Їхнє завдання – не просто зробити серверну акуратною.

Кабелі не повинні створювати перешкод для:
– вентиляції;
– доступу до обладнання;
– заміни компонентів;
– роботи сервісного персоналу.

Особливо важливо не перекривати потоки повітря та не створювати зайве механічне навантаження на конектори.

5. Правильно вибирайте довжину кабелів.
Занадто короткий кабель створює натяг.

Занадто довгий перетворюється на зайві петлі та ускладнює обслуговування.

Тому довжину патч-кордів варто підбирати під конкретне розташування обладнання.

Чим менше зайвого кабелю – тим простіше підтримувати порядок і виконувати діагностику.

При цьому невеликий резерв довжини необхідний, щоб обладнання можна було безпечно висунути або перемістити під час обслуговування.

6. Маркуйте кожен кабель.
Це одна з найважливіших вимог до серверної.

Кожен кабель повинен мати зрозуміле маркування.

Наприклад:
PP-01 / SW-01 / 24
або іншу логічну схему, яку легко використовувати всій IT-команді.

Маркування повинно бути:
– читабельним;
– довговічним;
– однаковим на обох кінцях;
– прив’язаним до документації.

Тоді для пошуку потрібного з’єднання не доведеться витрачати час на ручне відстеження кабелю серед десятків інших.

7. Ведіть документацію.
Кабель без документації – це майбутня проблема.

Для серверної варто мати:
– схему підключень;
– таблицю портів;
– перелік патч-панелей;
– інформацію про кабельні траси;
– позначення обладнання;
– резервні порти.

Навіть проста актуальна схема може суттєво скоротити час під час аварії або модернізації.

Особливо це важливо, якщо обслуговуванням займається зовнішня IT-команда.

8. Не створюйте надмірний запас кабелю.
Іноді прагнення «залишити більше на всяк випадок» призводить до величезних петель кабелю всередині шафи.

Резерв необхідний, але він повинен бути контрольованим.

Потрібно залишати достатній запас для обслуговування, але не перетворювати його на хаотичний пучок.

Добрий кабель-менеджмент – це баланс між доступністю та компактністю.

9. Враховуйте майбутнє масштабування.
Серверна повинна бути готовою до змін.

Компанія може додати:
– нові сервери;
– комутатори;
– точки доступу;
– системи зберігання;
– IP-телефонію;
– відеоспостереження;
– нові робочі місця.

Тому під час монтажу доцільно передбачити резервні:
– порти;
– місця в шафі;
– кабельні траси;
– патч-панелі;
– канали живлення – залежно від проєкту.

Це дозволяє уникнути повного перемонтажу через рік або два.

10. Не змішуйте різні типи кабелів без системи.
У серверній можуть використовуватися різні категорії мідних кабелів, оптичні лінії та інші з’єднання.

Кожен тип повинен використовуватися відповідно до свого призначення та вимог обладнання.

Особливо важливо:
– дотримуватися допустимого радіуса вигину;
– не створювати надмірний натяг;
– правильно укладати оптичні кабелі;
– не пошкоджувати конектори;
– використовувати сумісні компоненти.

11. Подбайте про повітряний потік.
Кабелі можуть впливати не лише на порядок, а й на охолодження.

Якщо перед вентиляційними отворами утворюються великі пучки кабелів, вони можуть ускладнювати рух повітря.

У серверних шафах важливо зберігати логічну організацію кабелів з урахуванням напрямку охолодження.

Кабель-менеджмент повинен допомагати роботі системи, а не заважати їй.

12. Використовуйте якісні компоненти.
Економія на кабельній інфраструктурі може виявитися дорогою.

Неякісні кабелі, конектори, патч-панелі або модулі можуть створювати:
– нестабільні з’єднання;
– втрату швидкості;
– складні для діагностики проблеми;
– повторні витрати на монтаж.

Тому компоненти потрібно підбирати не лише за ціною, а за: сумісністю + якістю + вимогами мережі + умовами експлуатації.

13. Не натягуйте кабелі.
Не проста, але важлива рекомендація.

Кабель повинен бути прокладений без зайвого натягу та різких перегинів.

Потрібно враховувати технічні вимоги конкретного типу кабелю.

Особливо обережно слід працювати з оптичними лініями.

Пошкодження, яке спочатку виглядає незначним, може згодом перетворитися на нестабільний канал зв’язку.

14. Перевіряйте змонтовану систему.
Після монтажу недостатньо просто переконатися, що всі кабелі «підключені».

Необхідно провести тестування.

Залежно від системи це може включати:
– перевірку кожного каналу;
– тестування швидкості;
– перевірку цілісності ліній;
– перевірку маркування;
– контроль відповідності документації;
– тестування оптичних ліній відповідним обладнанням.

Система повинна бути не лише встановлена, а й перевірена.

15. Типові помилки в серверній.
15.1. Кабелі прокладені без попереднього плану.
15.2. Відсутнє маркування.
15.3. Немає актуальної схеми підключень.
15.4. Силові та мережеві кабелі організовані хаотично.
15.5. Залишено надто багато зайвого кабелю.
15.6. Кабелі перешкоджають доступу до обладнання.
15.7. Не враховано вентиляцію.
15.8. Відсутній резерв для майбутнього розширення.
15.9. Використовуються компоненти сумнівної якості.
15.10. Після монтажу не проводиться тестування.

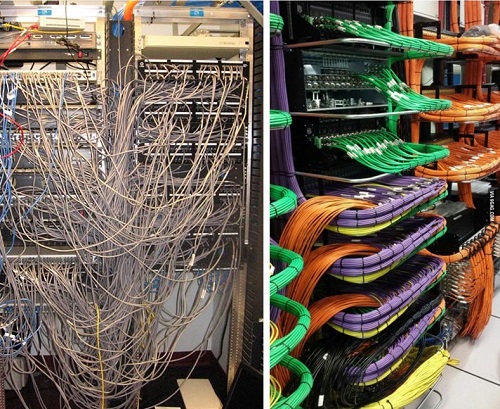

16. Як виглядає професійно організована серверна?
У правильно спроєктованій серверній:
– кожен кабель має своє призначення;
– кожне з’єднання промарковане;
– є актуальна схема;
– кабелі прокладені логічно;
– доступ до обладнання не перекритий;
– система охолодження працює без перешкод;
– є резерв для розвитку;
– обслуговування можна виконувати без хаотичного відключення інших пристроїв.

Саме це дозволяє серверній залишатися керованою не лише сьогодні, а й після кількох років експлуатації.

17. Чому якісна кабельна інфраструктура вигідна бізнесу?
Правильно організована кабельна система допомагає:
– скоротити час діагностики;
– зменшити кількість помилок під час підключення;
– спростити модернізацію;
– швидше виконувати ремонт;
– підтримувати порядок у серверній;
– підготувати інфраструктуру до масштабування;
– знизити ризик випадкового відключення обладнання.

І головне – вона формує основу для стабільної та передбачуваної IT-інфраструктури.

Кабельна інфраструктура серверної – це частина IT-системи, а не просто набір дротів.

Від її організації залежать зручність обслуговування, швидкість діагностики, можливість масштабування та загальна керованість серверної.

Професійний підхід включає: планування → правильний монтаж → маркування → кабель-менеджмент → тестування → документацію → резерв для масштабування.

Акуратна серверна – це не самоціль. Це результат правильно спроєктованої інфраструктури.

Для бізнесу добре організована кабельна система означає менше технічного хаосу, швидше обслуговування та менше ризиків під час модернізації.

Саме тому кабельну інфраструктуру варто проєктувати так само уважно, як сервери, мережеве обладнання та системи резервного живлення.
